Chapitre 1 : Introduction aux Contrôles Non Destructifs (CND / END)
Par Kamel Bousnina · Ingénieur & Enseignant · Cours Licence/Master Génie Mécanique

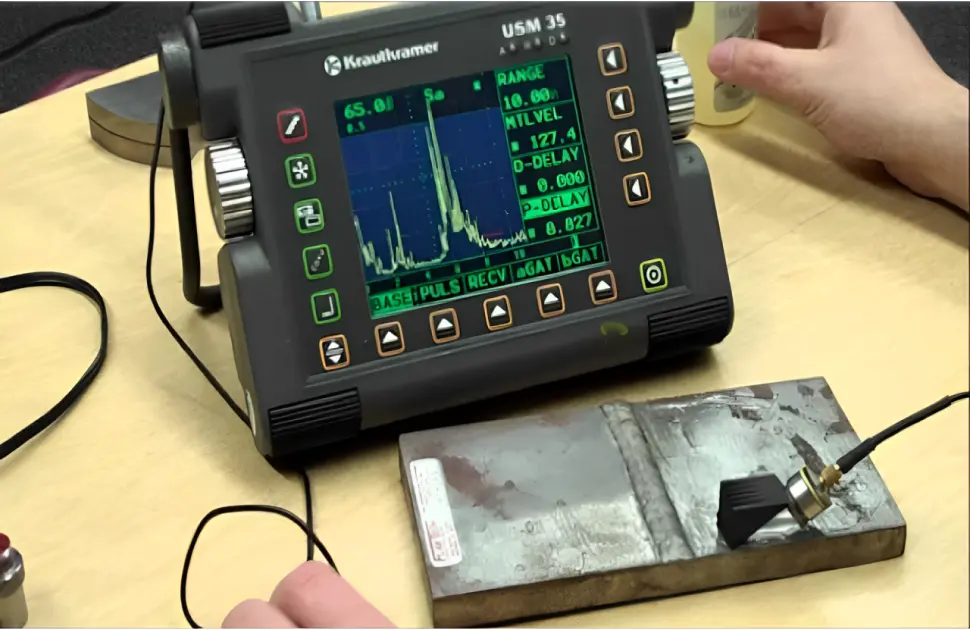

Fig. 1 — Contrôle par ultrasons d'une soudure. Source : hanedcontrol
1. Pourquoi les contrôles non destructifs ?
Imaginez un réacteur nucléaire, un fuselage d'avion ou une canalisation de gaz sous haute pression. Ces structures subissent des contraintes mécaniques et thermiques intenses pendant toute leur durée de vie. Un défaut, même invisible à l'œil nu, peut provoquer une rupture catastrophique. La question qui se pose alors naturellement est : comment vérifier l'intégrité interne d'une pièce sans la couper en deux ?
C'est exactement la raison d'être des Contrôles Non Destructifs (CND), également appelés Essais Non Destructifs (END) ou, en anglais, Non-Destructive Testing (NDT). Ces techniques permettent d'inspecter un matériau, une pièce ou une structure sans l'endommager ni altérer son utilisation future. C'est là leur différence fondamentale avec les essais destructifs classiques (traction, choc Charpy, dureté Vickers) qui nécessitent la destruction de l'éprouvette.
📘 Définition (ISO 9712:2021) : Le contrôle non destructif est l'ensemble des méthodes qui permettent de caractériser l'état d'intégrité d'une structure ou d'un matériau, sans les dégrader, que ce soit en cours de production, d'utilisation ou de maintenance.
2. Un peu d'histoire : l'évolution des CND
Les CND ne sont pas une invention récente. Dès la fin du XIXe siècle, les industries ferroviaires utilisaient déjà une technique empirique appelée « oil and whiting » : on badigeonnait la pièce d'huile, on essuyait, puis on appliquait de la craie. Le liquide huileux retenu dans les fissures tachait la couche blanche, révélant les défauts. Ce principe rudimentaire est le précurseur direct du contrôle par ressuage moderne.
La découverte des rayons X par Röntgen en 1895 a ouvert la voie à la radiographie industrielle. Les deux guerres mondiales ont ensuite accéléré le développement des techniques de contrôle, notamment pour la vérification des soudures d'armements et de navires. Depuis les années 2000, les CND intègrent l'informatique, la robotique et l'intelligence artificielle pour atteindre des niveaux de fiabilité et de rapidité inégalés.
3. Défauts, discontinuités et critères d'acceptation
En CND, il faut distinguer deux notions souvent confondues par les étudiants :
- Discontinuité : toute hétérogénéité locale dans un matériau (inclusion, porosité, fissure). Elle n'est pas forcément dangereuse.
- Défaut inacceptable : une discontinuité dont les dimensions dépassent les seuils définis par la norme ou le code de construction applicable (ASME, EN 13445, RCC-M, etc.).
Les défauts les plus courants rencontrés en pratique industrielle sont : les fissures de fatigue, les porosités de soudure, les inclusions de laitier, le manque de pénétration et la corrosion interne. Leur dangerosité dépend de leur taille, de leur orientation par rapport à la contrainte principale et de la ductilité du matériau.
4. Classification des méthodes CND
La norme ISO 9712:2021 classe les méthodes CND selon leurs principes physiques. On distingue habituellement deux grandes familles selon la localisation des défauts détectés :
4.1 Méthodes de surface
Ces techniques détectent les défauts affleurant ou proches de la surface. Ce sont les plus rapides à mettre en œuvre.
| Méthode | Symbole (ISO 9712) | Principe physique | Matériaux applicables |
|---|---|---|---|
| Contrôle visuel | VT | Optique / lumière visible | Tous matériaux |
| Ressuage | PT | Capillarité / fluorescence | Métaux, céramiques (non poreux) |
| Magnétoscopie | MT | Fuite de flux magnétique | Matériaux ferromagnétiques uniquement |
| Courants de Foucault | ET | Induction électromagnétique | Matériaux conducteurs |
4.2 Méthodes volumiques
Ces techniques pénètrent dans le volume du matériau et permettent de détecter des défauts internes, ce qui les rend indispensables pour les pièces épaisses et les assemblages soudés.
| Méthode | Symbole | Profondeur de contrôle | Remarques |
|---|---|---|---|
| Radiographie X / γ | RT | Quelques cm à plusieurs dm | Accès aux deux faces requis |
| Ultrasons | UT | Quelques mm à plusieurs m | Une seule face suffit |
| Émission acoustique | AT | Volume global | Détecte uniquement les défauts évolutifs |
| Thermographie IR | TT | Subsurface (quelques mm) | Contrôle sans contact |
5. Notions physiques fondamentales et calculs
Quelle que soit la méthode CND, on manipule une onde ou un champ physique dont on mesure la perturbation causée par un défaut. Voici deux formules essentielles que tout étudiant en CND doit maîtriser.
5.1 Profondeur de pénétration (courants de Foucault)
En contrôle par courants de Foucault, l'intensité des courants induits décroît exponentiellement avec la profondeur. On définit l'épaisseur de peau δ (profondeur standard de pénétration) comme la profondeur à laquelle l'intensité est atténuée à 1/e ≈ 37 % de sa valeur en surface :
Avec :
- f : fréquence d'excitation (Hz)
- μ : perméabilité magnétique du matériau (H·m⁻¹) ; pour l'acier : μ = μ₀·μᵣ ≈ 4π × 10⁻⁷ × 100 H·m⁻¹
- σ : conductivité électrique (Ω⁻¹·m⁻¹) ; pour l'aluminium : σ ≈ 3,8 × 10⁷ S·m⁻¹
🔢 Application numérique :
Pour de l'aluminium (σ = 3,8 × 10⁷ S·m⁻¹, μ = μ₀ = 4π × 10⁻⁷ H·m⁻¹) à f = 100 kHz :
δ = 1 / √(π × 10⁵ × 4π × 10⁻⁷ × 3,8 × 10⁷)
δ = 1 / √(π × 10⁵ × 4π × 10⁻⁷ × 3,8 × 10⁷)
δ ≈ 0,82 mm
→ À 200 kHz, δ diminue à ≈ 0,58 mm. Plus la fréquence est élevée, plus le contrôle est superficiel.
5.2 Vitesse et longueur d'onde en contrôle ultrasonore
En contrôle par ultrasons, la résolution spatiale (taille minimale du défaut détectable) est de l'ordre de la demi-longueur d'onde λ/2. La longueur d'onde est reliée à la vitesse de propagation et à la fréquence par :
🔢 Application numérique :
Dans l'acier (v_L = 5 900 m·s⁻¹) à f = 4 MHz :
λ = 5 900 / (4 × 10⁶) = 1,475 mm
Taille minimale détectable ≈ λ/2 ≈ 0,74 mm
→ Pour détecter des défauts plus petits, il faut augmenter la fréquence (mais l'atténuation augmente aussi).
6. Simulation MATLAB : Profondeur de pénétration et résolution ultrasonore
Le script MATLAB ci-dessous permet de tracer la profondeur de pénétration des courants de Foucault en fonction de la fréquence pour différents matériaux, et de visualiser la résolution ultrasonore en fonction de la fréquence dans l'acier. Ces graphes sont essentiels pour le choix de la méthode et des paramètres de contrôle.
%% CND - Chapitre 1 : Profondeur de pénétration (Courants de Foucault) % et Résolution ultrasonore % Auteur : Kamel Bousnina | kamelbousnina.site clear; clc; close all; %% --- PARTIE 1 : Profondeur de pénétration CF --- mu0 = 4*pi*1e-7; % Perméabilité du vide (H/m) f = logspace(3, 7, 500); % Fréquences de 1 kHz à 10 MHz % Propriétés des matériaux : [sigma (S/m), mu_r] materiaux = struct(); materiaux(1).nom = 'Aluminium'; materiaux(1).sigma = 3.8e7; materiaux(1).mu_r = 1; materiaux(2).nom = 'Cuivre'; materiaux(2).sigma = 5.8e7; materiaux(2).mu_r = 1; materiaux(3).nom = 'Acier doux'; materiaux(3).sigma = 1e7; materiaux(3).mu_r = 200; figure('Name','Profondeur de pénétration - CND Courants de Foucault','Position',[100 100 800 420]); couleurs = {'b','r','g'}; for i = 1:3 mu = mu0 * materiaux(i).mu_r; sig = materiaux(i).sigma; delta = 1 ./ sqrt(pi .* f .* mu .* sig) * 1e3; % en mm loglog(f, delta, couleurs{i}, 'LineWidth', 2.2); hold on; end xlabel('Fréquence f (Hz)', 'FontSize', 12); ylabel('\delta (mm)', 'FontSize', 12); title('Épaisseur de peau \delta = f(fréquence) — Courants de Foucault', 'FontSize', 13); legend('Aluminium (\sigma=3.8\times10^7, \mu_r=1)', ... 'Cuivre (\sigma=5.8\times10^7, \mu_r=1)', ... 'Acier doux (\sigma=10^7, \mu_r=200)', 'Location','southwest'); grid on; xline(100e3,'--k','f = 100 kHz','LabelVerticalAlignment','bottom'); %% --- PARTIE 2 : Résolution ultrasonore dans l'acier --- figure('Name','Résolution ultrasonore - CND Ultrasons','Position',[100 560 800 380]); f_us = linspace(0.5e6, 15e6, 400); % 0.5 à 15 MHz v_L = 5900; % Vitesse longitudinale acier (m/s) lambda = v_L ./ f_us * 1e3; % Longueur d'onde en mm res = lambda / 2; % Résolution = λ/2 plot(f_us/1e6, res, 'm-', 'LineWidth', 2.5); xlabel('Fréquence f (MHz)', 'FontSize', 12); ylabel('Résolution minimale \lambda/2 (mm)', 'FontSize', 12); title('Résolution ultrasonore dans l''acier (v_L = 5900 m/s)', 'FontSize', 13); grid on; xline(4,'--b','f = 4 MHz \rightarrow \lambda/2 \approx 0.74 mm', 'FontSize', 9); yline(0.74,'--r','','LineWidth',1); annotation('textbox',[0.55 0.65 0.3 0.12],'String', ... 'Plus f \uparrow, meilleure résolution', 'FontSize', 10, 'EdgeColor','none','Color','m');

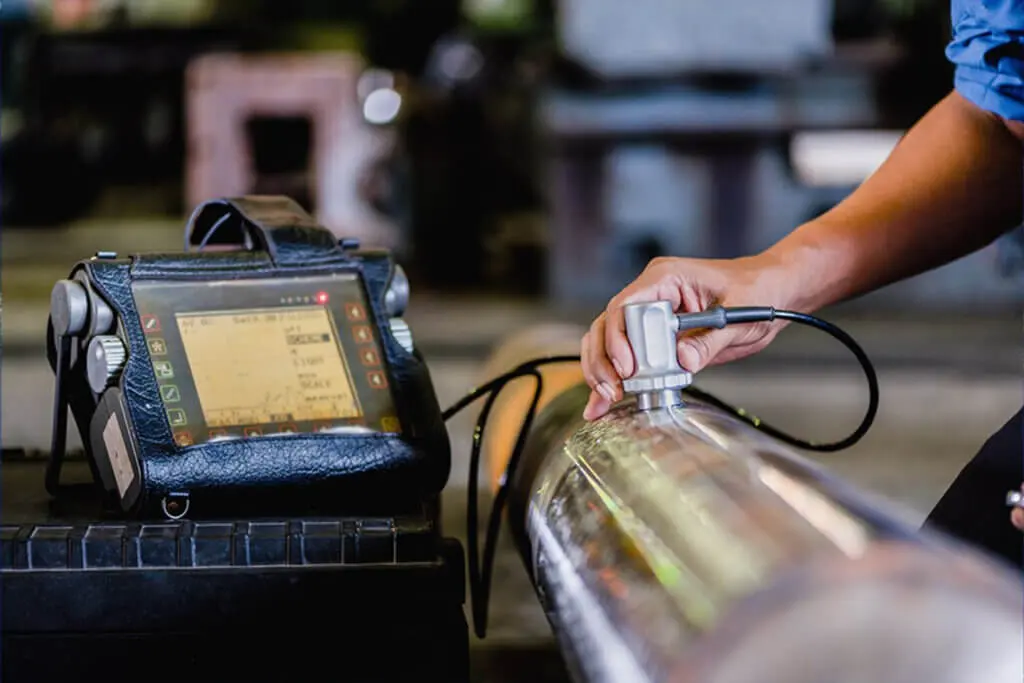

Fig. 2 — Contrôle ultrasonore sur une pièce métallique. Source : hanedcontrol
7. Comment choisir la bonne méthode CND ?
C'est la question centrale que tout ingénieur CND doit se poser avant toute inspection. Le choix dépend de plusieurs critères combinés :
- Nature du matériau : ferromagnétique ? conducteur ? poreux ? La magnétoscopie ne fonctionne que sur les aciers ferritiques ; le ressuage est inefficace sur les matériaux poreux.
- Localisation du défaut : en surface → VT, PT, MT, ET ; en volume → UT, RT.
- Type de défaut attendu : fissures planes (favorables aux ultrasons), porosités sphériques (mieux détectées en radiographie).
- Accessibilité : la radiographie nécessite l'accès aux deux faces ; les ultrasons se satisfont d'une seule.
- Contraintes de sécurité et environnement : la radiographie exige une zone de sécurité radioprotection ; les ultrasons sont inoffensifs.
- Coût et cadence : le ressuage est bon marché mais manuel ; les courants de Foucault sont facilement automatisables.
8. Normes et certifications en CND
Les CND sont encadrés par un corpus normatif international rigoureux. Les deux normes de référence pour la certification des opérateurs sont :
- ISO 9712:2021 — Qualification et certification du personnel CND (remplace EN 473). Trois niveaux (1, 2, 3) selon la responsabilité.
- EN 4179 / NAS 410 — Certification spécifique à l'industrie aéronautique et spatiale (procédés spéciaux).
En France, c'est la Cofrend (Confédération française pour les essais non destructifs) qui gère les certifications, avec plus de 12 000 personnes certifiées. Ces certifications ont une durée de validité de 5 ans (renouvelables) et nécessitent un examen théorique et pratique.
💡 Astuce pour l'étudiant : La différence entre les niveaux ISO 9712 est simple à retenir. Le Niveau 1 exécute les contrôles selon des instructions précises. Le Niveau 2 rédige les procédures et interprète les résultats. Le Niveau 3 qualifie les méthodes, valide les procédures et supervise l'ensemble du système qualité CND.
9. Secteurs industriels d'application
Les CND sont aujourd'hui indispensables dans pratiquement tous les secteurs industriels critiques. En voici les plus représentatifs :
Ailes, trains d'atterrissage, pièces moteur
Réacteurs, circuits primaires, cuves
Pipelines, réservoirs, colonnes de distillation
Essieux, roues, rails, bogies
Ponts, béton armé, structures métalliques
Blocs moteurs, pièces de sécurité
10. Conclusion et aperçu du cours
Ce premier chapitre a posé les bases conceptuelles des contrôles non destructifs : définitions, classification des défauts, familles de méthodes CND et leur positionnement normatif. Ce qu'il faut surtout retenir, c'est qu'il n'existe pas de méthode CND universelle : chaque technique a ses forces, ses limites et son domaine d'application privilégié. L'ingénieur CND compétent est celui qui sait choisir, combiner et interpréter ces techniques en fonction du contexte industriel.
Dans les chapitres suivants, nous entrerons dans le détail de chaque méthode : le ressuage et ses mécanismes capillaires (Chapitre 2), la magnétoscopie et le flux de fuite (Chapitre 3), la radiographie industrielle (Chapitre 4), les courants de Foucault et la profondeur de pénétration (Chapitre 5), et enfin les ultrasons, de la propagation d'ondes à l'imagerie phased-array (Chapitres 6 et 7).
📌 Points clés du Chapitre 1
- Le CND inspecte sans endommager — contrairement aux essais destructifs
- ISO 9712:2021 liste les méthodes normalisées (VT, PT, MT, ET, RT, UT, AT, TT…)
- Méthodes de surface : VT, PT, MT, ET — Méthodes volumiques : RT, UT, AT
- Profondeur de pénétration CF : δ = 1/√(π·f·μ·σ) — diminue quand f augmente
- Résolution UT : λ/2 = v/(2f) — augmenter f améliore la résolution mais réduit la portée
- Certification : ISO 9712 niveaux 1-2-3 ; Cofrend en France
